Уплотнительные кольца круглого сечения по ГОСТ 9833‑73: сечение 2,5 мм.
Кольца с номинальным диаметром сечения 2,5 мм (в маркировке обозначается как «25» — значение, умноженное на 10) — востребованный типоразмер по ГОСТ 9833‑73. Их используют для герметизации соединений в гидравлических, пневматических, топливных и смазочных системах. Сечение 2,5 мм обеспечивает хороший баланс между эластичностью и стойкостью к выдавливанию, а также подходит под типовые посадочные канавки, регламентированные стандартом.

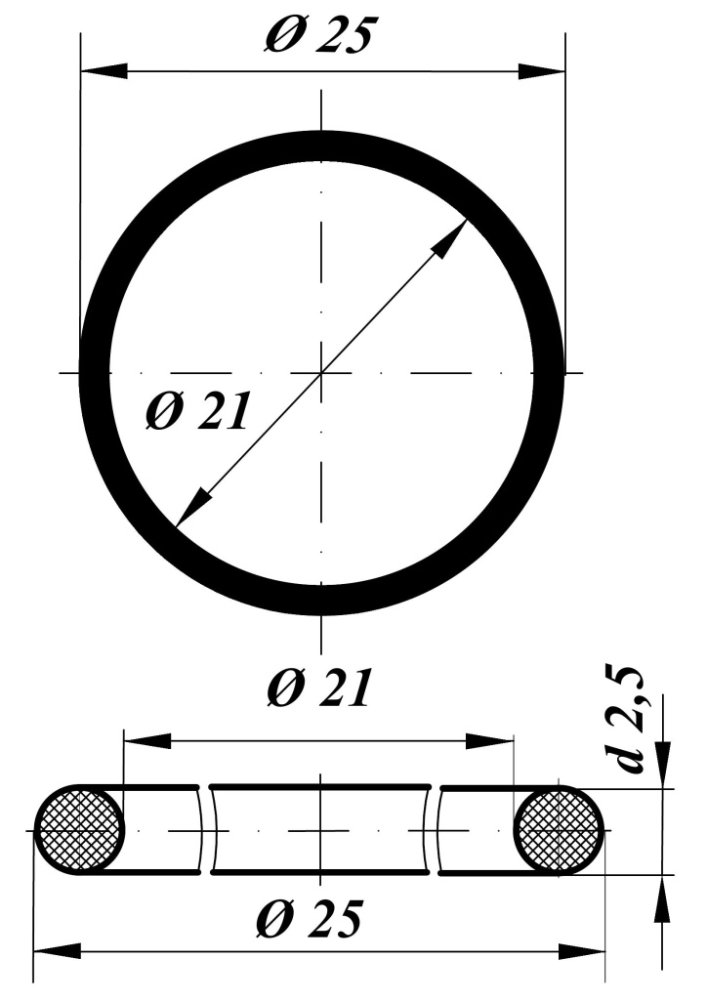

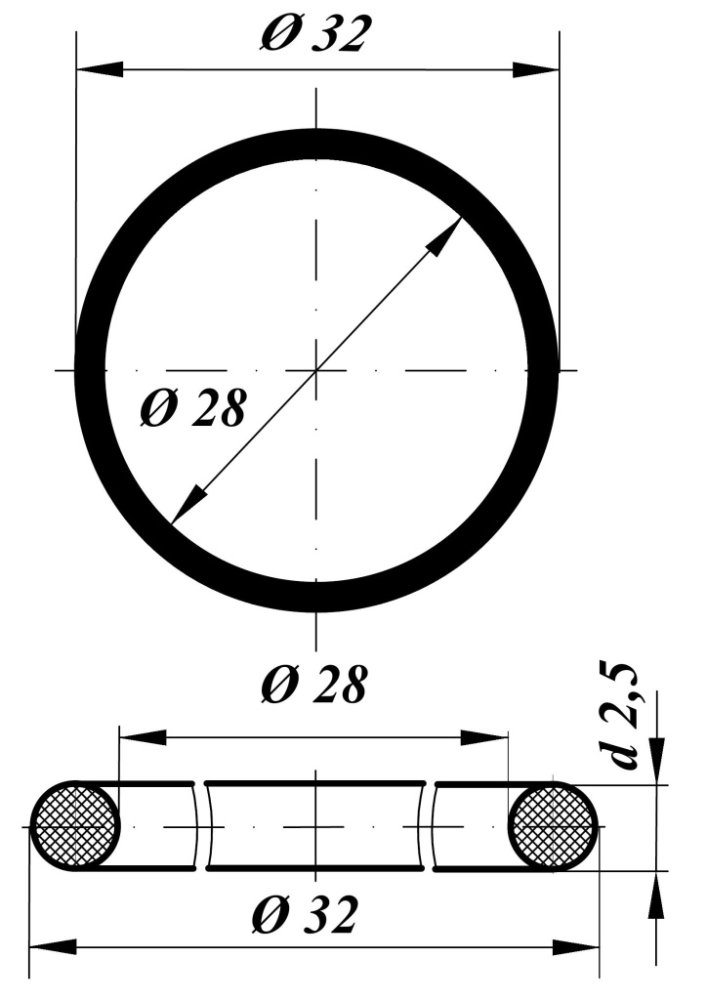

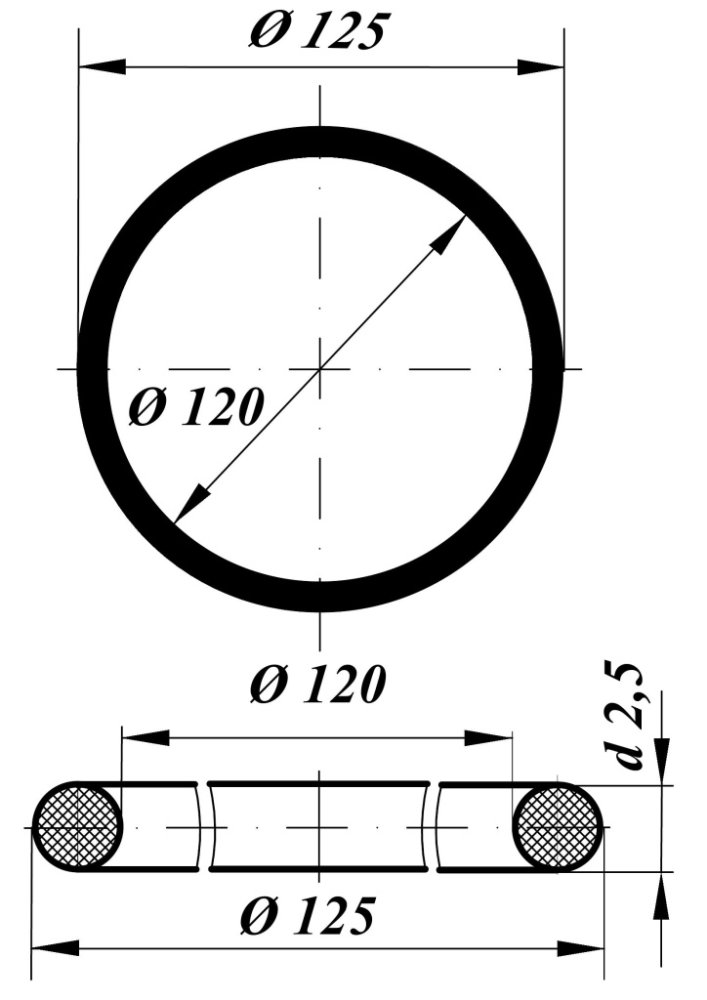

Типоразмер кольца записывают в формате XXX‑XXX‑XX. Две последние цифры «25» указывают на диаметр сечения 2,5 мм. К примеру, маркировка 035‑041‑25 расшифровывается так: кольцо под шток Ø35 мм, цилиндр Ø41 мм, сечение 2,5 мм.
- Первые 3 цифры — диаметр штока в миллиметрах.
- Вторые 3 цифры — диаметр цилиндра в миллиметрах.
- Последние 2 цифры — значение диаметра сечения, умноженное на 10 (мм×10).
- Гидроцилиндры со средними нагрузками — уплотнение штока и поршня при давлениях до 20–25 МПа (при правильном подборе эластомера, геометрии канавки и, если требуется, установке опорного кольца).
- Пневматические узлы и распределители — герметизация подвижных сопряжений, рассчитанных на частую цикличность работы.
- Насосы, редукторы и агрегаты с вращающимися валами — уплотнение крышек, фланцев и валов, где важно стабильное контактное давление.
- Магистрали для масел и топлива — узлы, где нужна стойкость к нефтепродуктам и сохранение упругих свойств при перепадах температур.
- Фланцевые и резьбовые стыки трубопроводов — статические уплотнения, для которых важны надёжность и длительный ресурс без регулярного обслуживания.
Выбор эластомера для сечения 2,5 мм зависит от рабочей среды, температурного диапазона и характера нагрузок:
- NBR (бутадиен-нитрильный каучук) — стандартный вариант для сред на основе минеральных масел, топлива и воздуха; рабочий диапазон обычно −30…+100 °C, кратковременно — до +120 °C.
- HNBR (гидрированный NBR) — подходит для более жёстких условий: повышенных температур (до +150 °C и выше), контакта с современными маслами, а также при воздействии озона и истирания.
- FKM (фторкаучук) — применяют в агрессивных средах, при высоких температурах и там, где требуется максимальная долговечность.
- EPDM — лучший выбор для воды, пара, слабых растворов кислот и щелочей, тормозных жидкостей; сохраняет гибкость при низких температурах.
Сечение 2,5 мм выпускается в разных эластомерных материалах, но окончательный подбор должен учитывать не только среду и температуру, но и давление, цикличность и совместимость со смазочными составами.
- Большой выбор типоразмеров — легко подобрать изделие под стандартные посадочные места без доработки конструкции.
- Оптимальная стойкость к экструзии — сечение достаточно плотное, чтобы противостоять выдавливанию в зазор при средних давлениях; при высоких нагрузках эффективно работает вместе с опорным кольцом.
- Сбалансированные упругие характеристики — кольцо поддерживает стабильное контактное усилие, компенсирует небольшие перекосы и вибрационные воздействия, сохраняя герметичность даже в динамических узлах.
- Простота монтажа — типоразмер совместим с распространёнными монтажными приспособлениями (конусы, пластиковые оправки), что снижает риск повреждения при установке.
- Подготовьте посадочную канавку: удалите заусенцы, пыль, остатки старых уплотнений и любые посторонние частицы — они способны повредить кольцо и привести к утечкам.
- Применяйте монтажные конусы или пластиковые оправки — это предотвращает скручивание, надрыв и защемление кольца при установке.
- Соблюдайте размеры канавки и допуски по ГОСТ и справочным данным: для сечения 2,5 мм параметры строго нормированы — отклонения могут вызвать ускоренный износ или потерю герметичности.
- Используйте совместимую монтажную смазку — она упрощает установку и защищает материал кольца; важно, чтобы смазка не вызывала набухания или разрушения эластомера.
- Контролируйте степень обжатия кольца — чрезмерное сжатие ускоряет старение материала и остаточную деформацию, недостаточное — не обеспечит требуемую герметичность.
Информация носит справочный характер. Для ответственных узлов и проектных решений ориентируйтесь на полный текст ГОСТ 9833‑73 либо проконсультируйтесь с нашими техническими специалистами.
