Уплотнительные кольца круглого сечения по ГОСТ 9833‑73: сечение 1,9 мм.
Кольца с номинальным диаметром сечения 1,9 мм (в маркировке обозначают как «19» — значение, умноженное на 10) — компактный типоразмер по ГОСТ 9833‑73, который часто применяют в узлах, где важны точность посадки и умеренная степень обжатия. Их используют для герметизации соединений в пневматических, гидравлических, топливных и смазочных системах. Сечение 1,9 мм обеспечивает достаточную эластичность для плотного прилегания к сопрягаемым поверхностям и при этом хорошо вписывается в посадочные канавки, регламентированные стандартом.

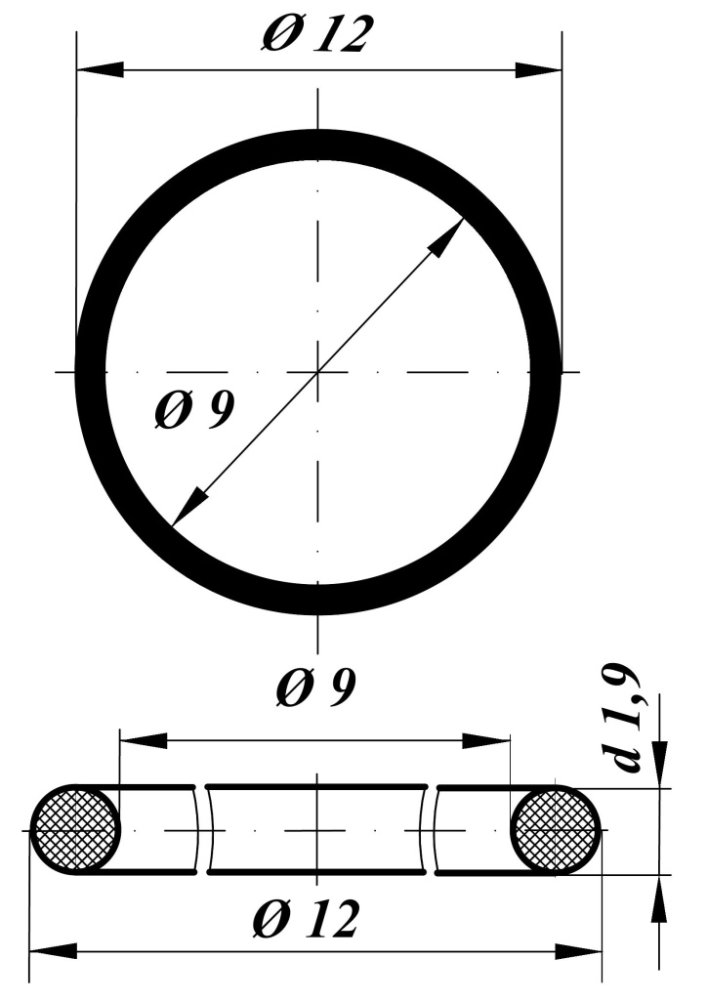

Типоразмер кольца записывают в формате XXX‑XXX‑XX. Две последние цифры «19» соответствуют диаметру сечения 1,9 мм. Например, маркировка 025‑030‑19 означает: кольцо под шток Ø25 мм, цилиндр Ø30 мм, сечение 1,9 мм.
- Первые 3 цифры — диаметр штока в миллиметрах.
- Вторые 3 цифры — диаметр цилиндра в миллиметрах.
- Последние 2 цифры — значение диаметра сечения, умноженное на 10 (мм×10).
- Пневматические системы низкого и среднего давления — уплотнение подвижных и неподвижных сопряжений, где требуется высокая цикличность и минимальное трение.
- Приборостроение и точная механика — герметизация малогабаритных узлов, чувствительных к избыточному контактному давлению и перекосам.
- Гидравлические контуры с умеренными нагрузками — уплотнение штоков и поршней при давлениях, не превышающих типичные значения для малых сечений; при повышенных нагрузках — с учётом применения опорного кольца.
- Топливные и масляные линии малого диаметра — узлы, в которых важна стойкость к нефтепродуктам и сохранение упругих свойств при колебаниях температуры.
- Фланцевые и резьбовые соединения компактных трубопроводов — статические уплотнения, где критичны точность посадки, отсутствие протечек и длительный ресурс без обслуживания.
Для сечения 1,9 мм материал выбирают с учётом рабочей среды, температурного диапазона и характера нагрузок:
- NBR (бутадиен-нитрильный каучук) — распространённый вариант для минеральных масел, топлива и воздуха; рабочий диапазон обычно −30…+100 °C, кратковременно — до +120 °C.
- HNBR (гидрированный NBR) — подходит для более жёстких условий: повышенных температур (до +150 °C и выше), контакта с современными маслами, а также при воздействии озона и истирания.
- FKM (фторкаучук) — применяют в химически агрессивных средах, при высоких температурах и там, где требуется максимальная долговечность и стабильность характеристик.
- EPDM — оптимален для воды, пара, слабых растворов кислот и щелочей, тормозных жидкостей; сохраняет гибкость при низких температурах.
Сечение 1,9 мм доступно в разных эластомерах, но окончательный подбор должен учитывать не только среду и температуру, но и давление, частоту циклов и совместимость со смазочными составами.
- Компактность и точность посадки — типоразмер удобен для малогабаритных соединений и узлов с ограниченным монтажным пространством.
- Достаточная эластичность — сечение 1,9 мм хорошо компенсирует небольшие отклонения геометрии сопрягаемых поверхностей, сохраняя герметичность.
- Умеренное контактное давление — благодаря меньшему объёму сечения кольцо не создаёт избыточной нагрузки на сопрягаемые детали, что важно для чувствительных узлов.
- Удобство установки в ограниченных пространствах — типоразмер совместим с миниатюрными монтажными оправками и конусными приспособлениями, снижающими риск повреждения при монтаже.
- Тщательно очистите посадочную канавку: удалите заусенцы, пыль, остатки старых уплотнений и посторонние частицы — они могут повредить тонкое кольцо и привести к утечкам.
- Используйте монтажные конусы или пластиковые оправки — это предотвращает скручивание, надрыв и защемление кольца при посадке.
- Строго соблюдайте размеры канавки и допуски по ГОСТ и справочным таблицам: для сечения 1,9 мм параметры канавки нормированы особенно точно — даже незначительные отклонения могут вызвать ускоренный износ или потерю герметичности.
- Применяйте совместимую монтажную смазку: она облегчает установку и защищает материал кольца; важно, чтобы смазка не вызывала набухания или разрушения эластомера.
- Контролируйте степень обжатия: избыточное сжатие ускоряет остаточную деформацию и старение материала, недостаточное — не обеспечит герметичность соединения.
Данные приведены в справочных целях. Для проектных и ответственных применений используйте полный текст ГОСТ 9833‑73 или проконсультируйтесь с нашими техническими специалистами.
