Кольца ГОСТ 9833-73 сечения 4,6 мм

Кольца с номинальным диаметром сечения 4,6 мм (в маркировке указывают как «46» — значение, умноженное на 10) — типоразмер, который удачно сочетает достаточную объёмность с хорошей адаптивностью к посадочным канавкам, предусмотренным ГОСТ 9833‑73. Их используют для герметизации соединений в гидравлических, пневматических, топливных и смазочных системах, где важны и надёжная защита от утечек, и способность сохранять рабочие характеристики при циклических нагрузках. Сечение 4,6 мм обеспечивает повышенную стойкость к выдавливанию в зазор и при этом остаётся достаточно эластичным для плотного прилегания к сопрягаемым поверхностям.

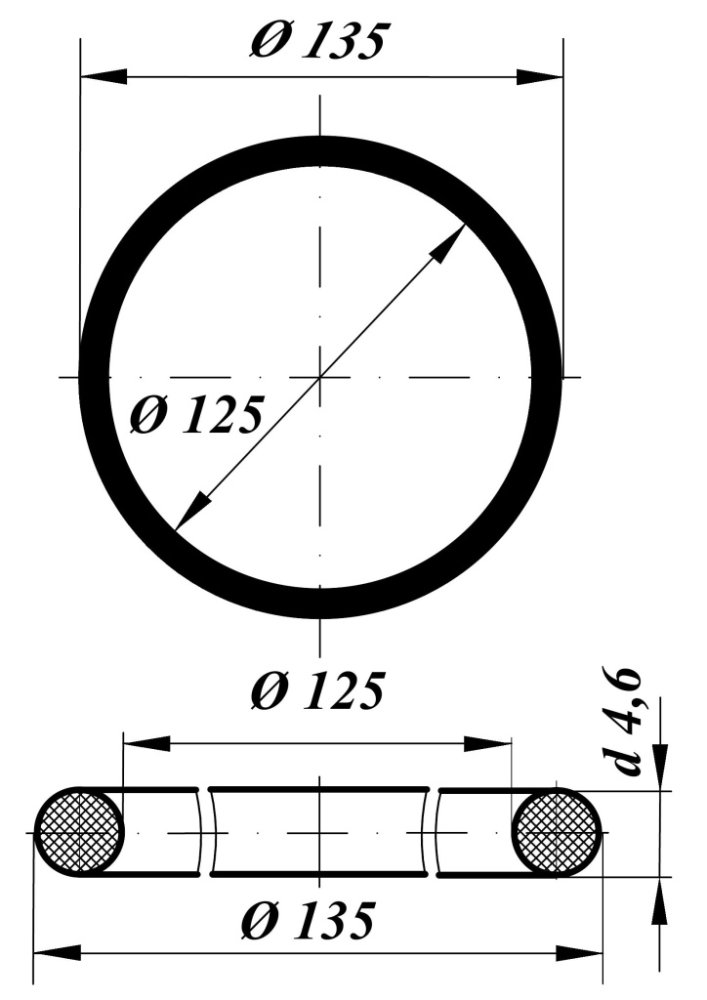

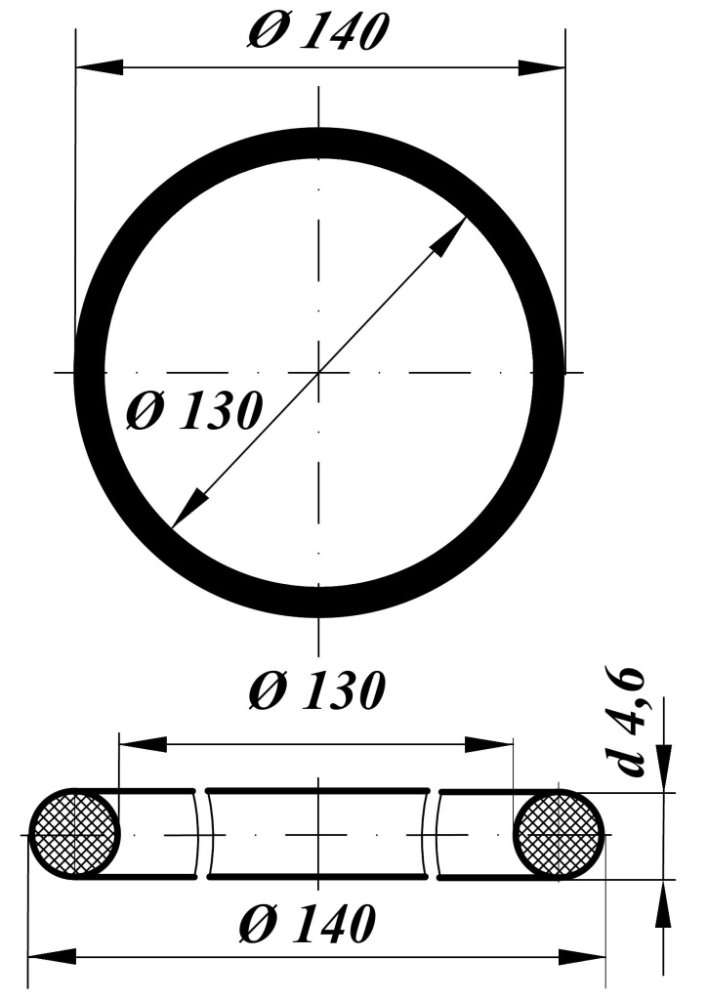

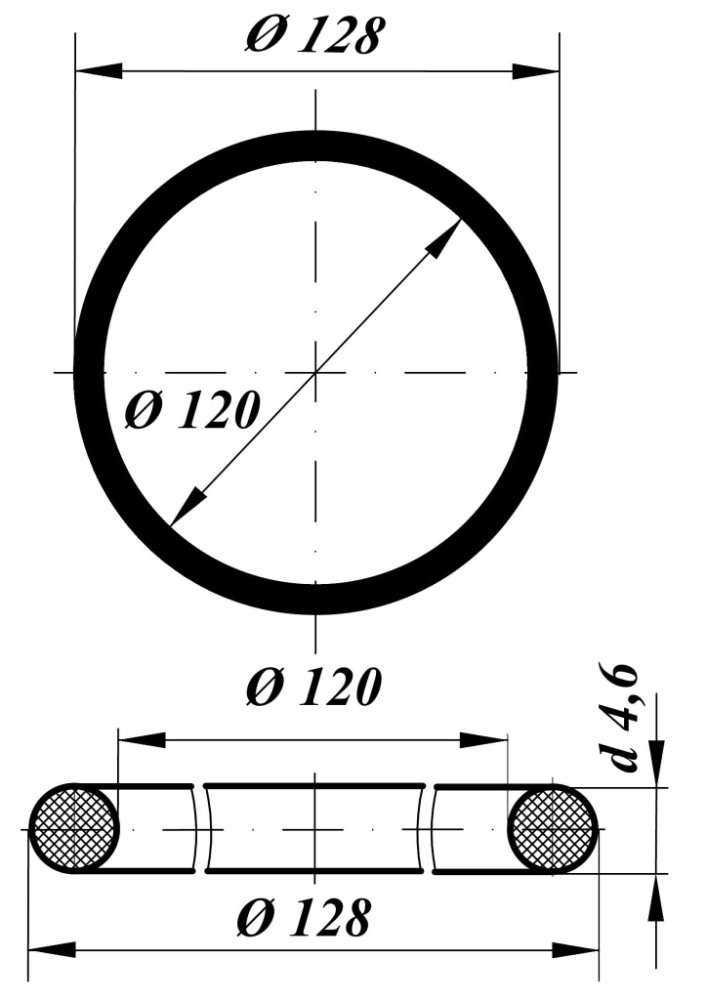

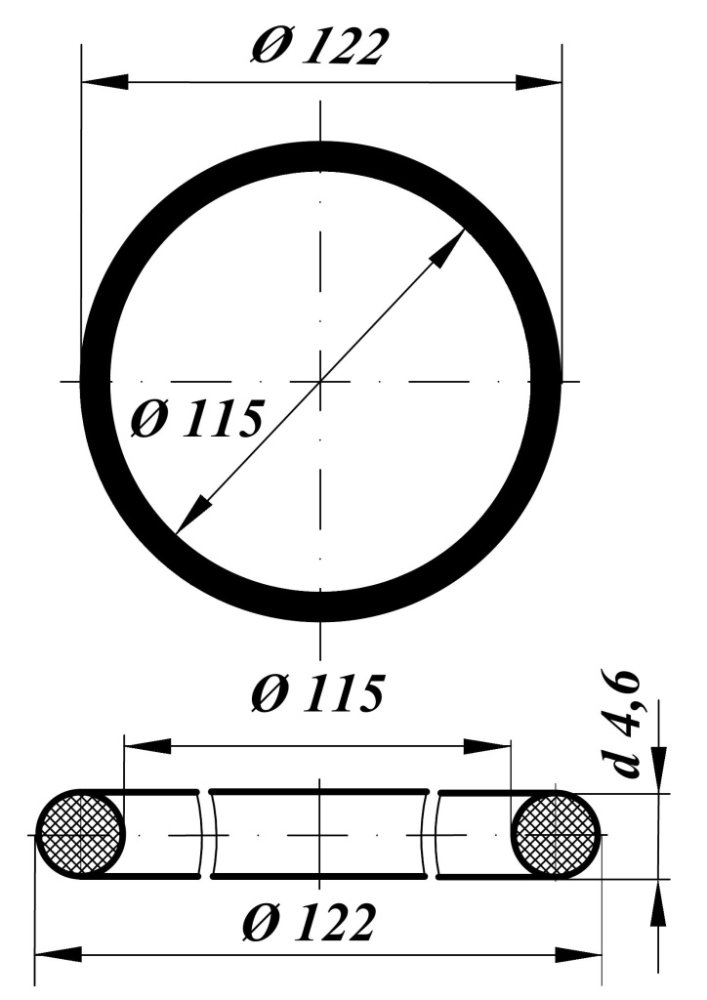

Типоразмер кольца обозначают в формате XXX‑XXX‑XX. Две последние цифры «46» соответствуют диаметру сечения 4,6 мм. Например, маркировка 060‑070‑46 расшифровывается так: кольцо под шток Ø60 мм, цилиндр Ø70 мм, сечение 4,6 мм.

• Первые 3 цифры — диаметр штока в миллиметрах.
• Вторые 3 цифры — диаметр цилиндра в миллиметрах.
• Последние 2 цифры — значение диаметра сечения, умноженное на 10 (мм×10).

• Гидроцилиндры среднего давления — уплотнение штока и поршня при существенных нагрузках, в том числе при кратковременных пиковых скачках давления; сечение 4,6 мм эффективно противостоит экструзии, а в особо напряжённых режимах стабильно работает в паре с опорным кольцом.
• Пневматические установки повышенной производительности — герметизация подвижных сопряжений, рассчитанных на интенсивную эксплуатацию и значительные значения рабочего давления.
• Насосы, компрессоры и редукторы — уплотнение валов, крышек и фланцевых стыков, где требуется стабильное контактное усилие, а также способность компенсировать небольшие перекосы и вибрационные воздействия.
• Топливные и масляные линии — узлы, в которых критична долговременная стойкость к нефтепродуктам и сохранение упругих свойств при колебаниях температуры.
• Фланцевые и резьбовые соединения трубопроводов — статические уплотнения для ответственных участков, где приоритетны надёжность, длительный ресурс и минимальное регламентное обслуживание.

Для сечения 4,6 мм материал выбирают с учётом рабочей среды, температурного диапазона и характера эксплуатационных нагрузок:

• NBR (бутадиен-нитрильный каучук) — распространённый вариант для минеральных масел, топлива и воздуха; типичный диапазон −30…+100 °C, кратковременно — до +120 °C.
• HNBR (гидрированный NBR) — оптимален для тяжёлых условий: повышенных температур (до +150 °C и выше), контакта с современными моторными и гидравлическими маслами, а также при воздействии озона и абразивного износа.
• FKM (фторкаучук) — выбирают для химически агрессивных сред, высоких температур и случаев, когда требуется максимальная долговечность и стабильность характеристик.
• EPDM — подходит для воды, пара, слабых растворов щелочей и кислот, тормозных жидкостей; сохраняет эластичность при низких температурах.

Сечение 4,6 мм доступно в разных эластомерных материалах, но окончательный выбор должен учитывать не только среду и температуру, но и уровень давления, частоту циклов и совместимость со смазочными составами.

• Сбалансированные упруго-деформационные свойства — сечение 4,6 мм даёт достаточное контактное усилие для надёжной герметизации и при этом сохраняет эластичность, необходимую для компенсации небольших отклонений геометрии сопрягаемых деталей.
• Повышенная стойкость к экструзии — благодаря объёму сечения кольцо эффективно сопротивляется выдавливанию в зазор при высоких давлениях; при экстремальных нагрузках типоразмер стабильно работает с опорным кольцом.
• Хорошая совместимость со стандартными посадочными канавками — типоразмер согласуется с размерами канавок по ГОСТ, что упрощает подбор и снижает потребность в доработке узлов.
• Стабильность при циклических режимах — конструкция сечения позволяет кольцу дольше сохранять упругие свойства и медленнее накапливать остаточную деформацию при повторяющихся циклах сжатия и разжатия.

• Тщательно очистите посадочную канавку: удалите заусенцы, пыль, остатки старых уплотнений и посторонние частицы — даже мелкие загрязнения могут повредить кольцо и стать причиной негерметичности соединения.
• Используйте монтажные конусы или пластиковые оправки — это предотвращает скручивание, надрыв и защемление кольца при посадке.
• Строго соблюдайте размеры канавки и допуски по ГОСТ и справочным таблицам: для сечения 4,6 мм параметры канавки нормированы достаточно жёстко — отклонения могут привести к ускоренному износу или потере герметичности.
• Применяйте совместимую монтажную смазку: она облегчает установку и защищает материал кольца; важно, чтобы смазка не вызывала набухания или разрушения эластомера.
• Контролируйте степень обжатия: избыточное сжатие ускоряет остаточную деформацию и старение материала, недостаточное — не обеспечит требуемую герметичность соединения.

Данные приведены в справочных целях. Для проектных и ответственных применений используйте полный текст ГОСТ 9833‑73 или проконсультируйтесь с нашими техническими специалистами.
