Кольца с номинальным диаметром сечения 3,6 мм (в маркировке указывается как «36», т. е. значение, умноженное на 10) — типовой размер по ГОСТ 9833‑73 для герметизации соединений в гидравлических, пневматических, топливных и смазочных системах. Такой размер сечения обеспечивает хороший баланс между эластичностью, стойкостью к экструзии и возможностью применения в стандартных посадочных канавках.

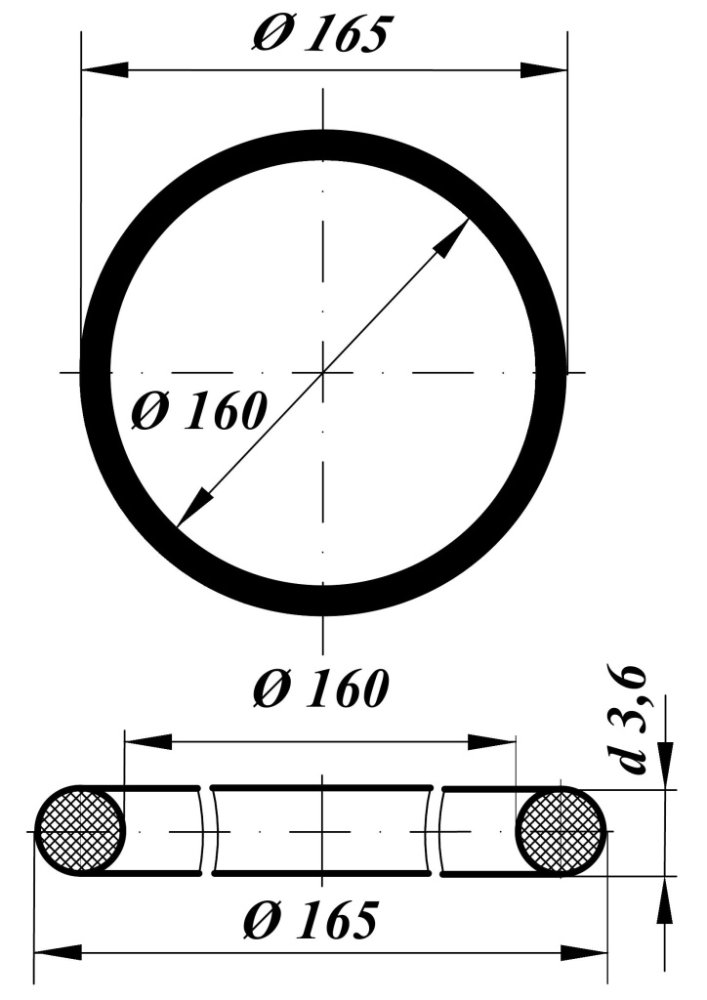

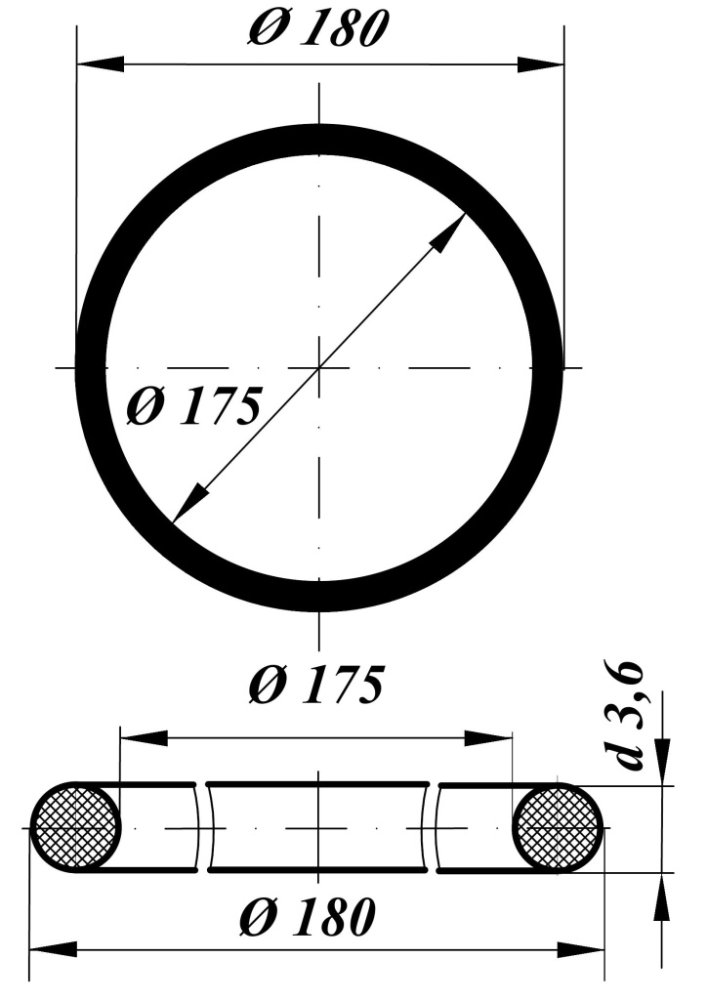

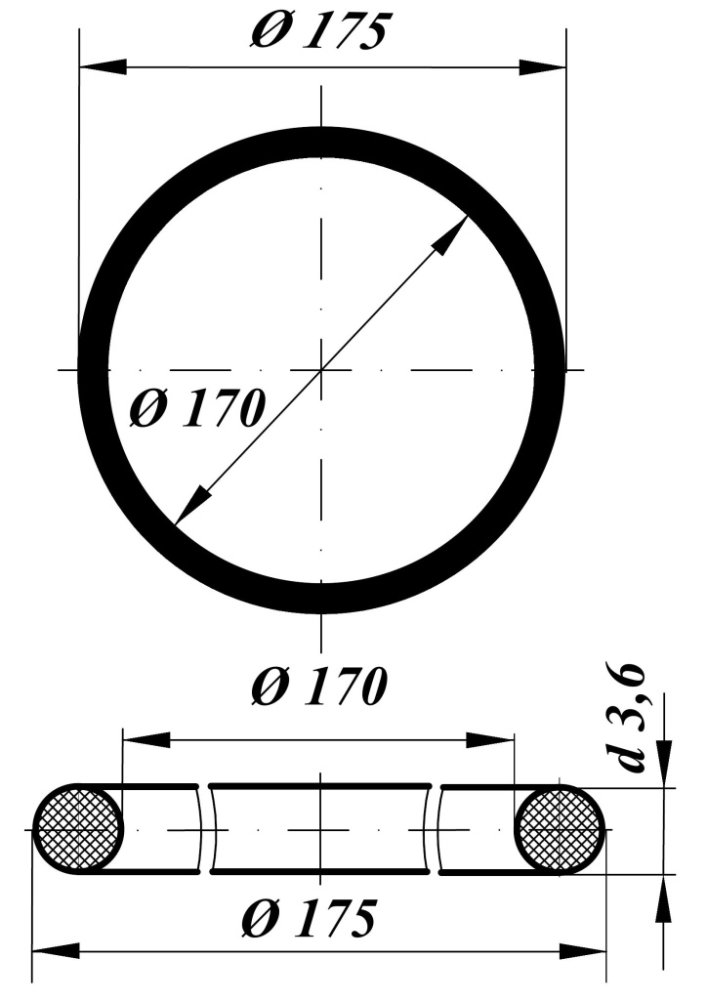

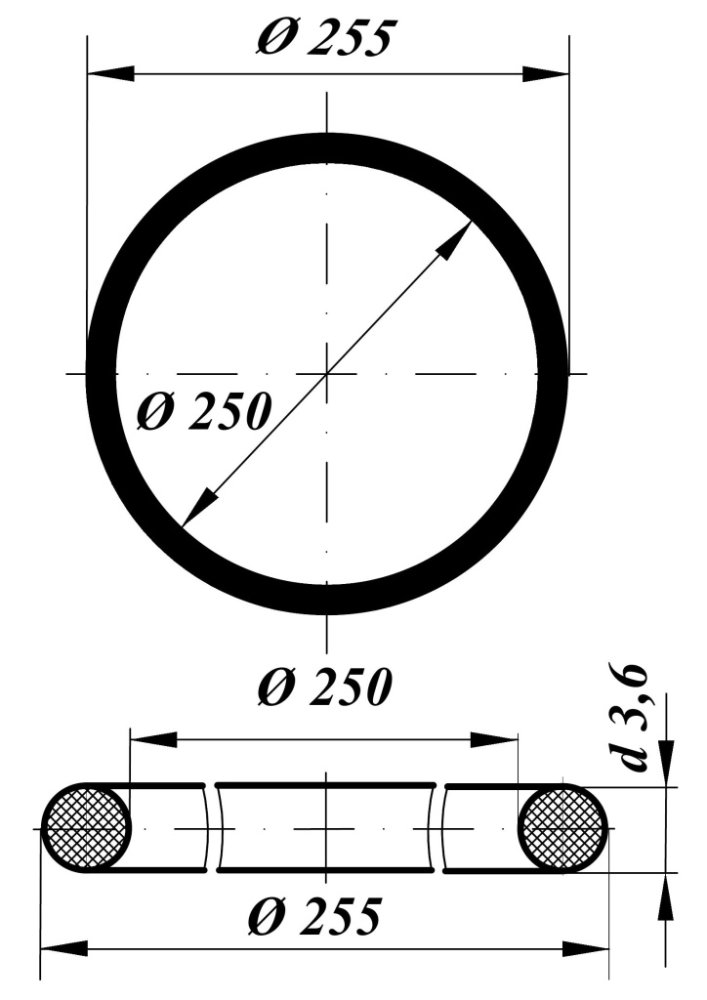

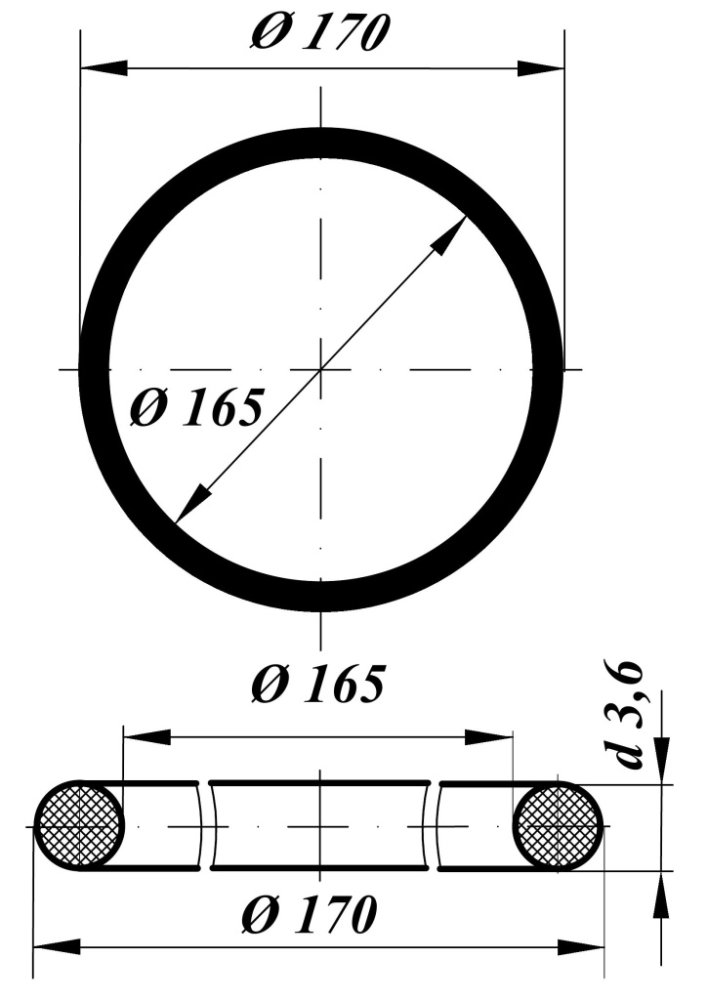

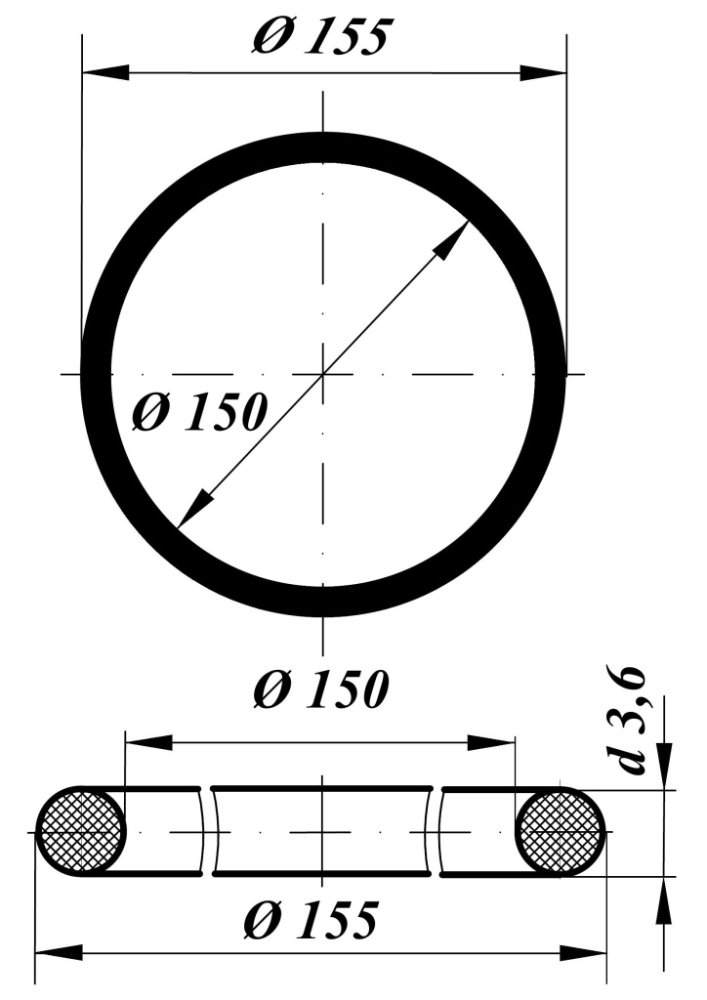

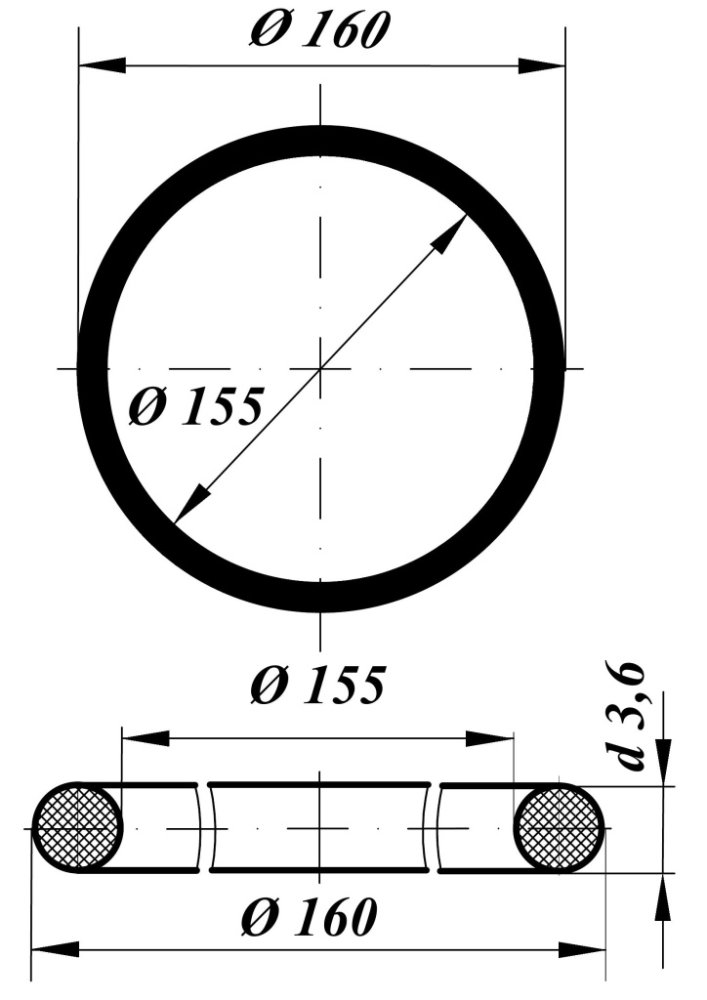

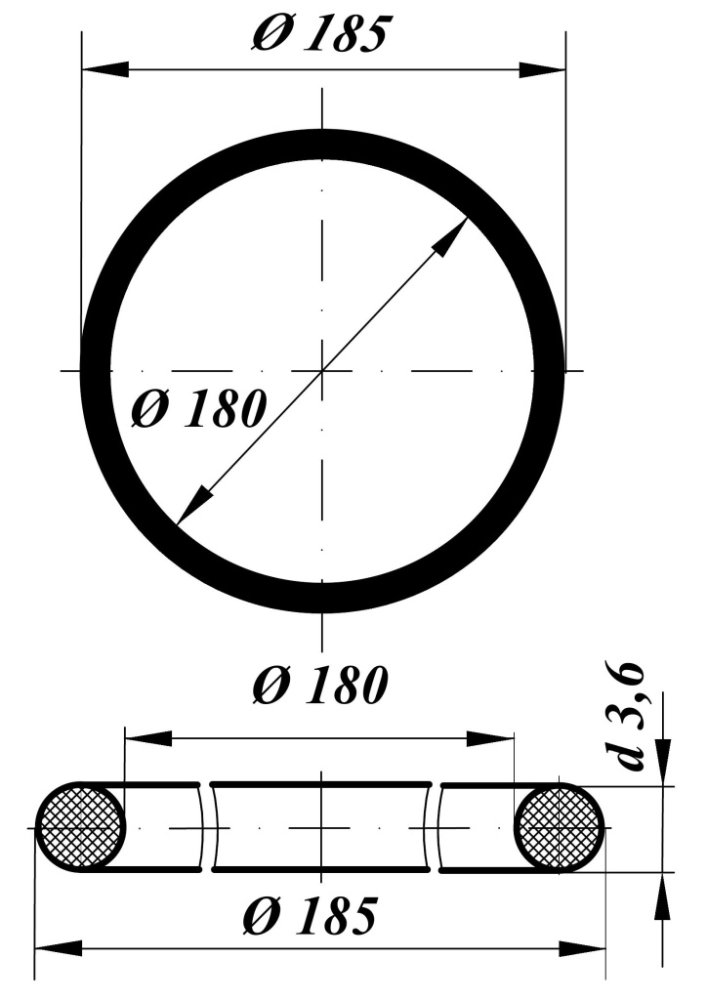

Типоразмер кольца записывается в формате XXX‑XXX‑XX. Последние две цифры «36» означают, что диаметр сечения равен 3,6 мм. Пример: 050‑056‑36 — кольцо для штока Ø50 мм, цилиндра Ø56 мм, сечение 3,6 мм.
- Первые 3 цифры — диаметр штока (мм).
- Вторые 3 цифры — диаметр цилиндра (мм).
- Последние 2 цифры — диаметр сечения, умноженный на 10 (мм×10).
- Гидроцилиндры среднего давления — уплотнение штока и поршня при давлениях до 32 МПа (при корректном подборе материала и монтаже).
- Пневмоцилиндры и клапаны — герметизация подвижных узлов с частыми циклами срабатывания.
- Насосные агрегаты и редукционные клапаны — уплотнение валов, крышек, фланцев.
- Топливные и масляные контуры — узлы, где требуется стойкость к нефтепродуктам и стабильность свойств при перепадах температур.
- Фланцевые и резьбовые соединения трубопроводов — статические уплотнения с высокими требованиями к надёжности.
Для колец с сечением 3,6 мм применяют разные эластомеры в зависимости от условий эксплуатации:
- NBR (бутадиен-нитрильный каучук) — стандартный вариант для масел, топлив, воздуха; диапазон температур примерно −30…+100 °C.
- HNBR (гидрированный NBR) — повышенная термостойкость и стойкость к озону; подходит для тяжёлых режимов и более высоких температур (до +150 °C и выше).
- FKM (фторкаучук) — для агрессивных сред, высоких температур и требований к химической стойкости.
- EPDM — если рабочая среда — вода, пар, тормозные жидкости, слабые щёлочи/кислоты.
Сечение 3,6 мм универсально и выпускается практически для всех указанных эластомеров, но выбор материала должен учитывать давление, температуру и химическую совместимость.
- Широкая номенклатура типоразмеров — легко подобрать кольцо под стандартные посадочные места.
- Хорошая стойкость к экструзии — размер сечения достаточно крупный, чтобы выдерживать повышенные давления при использовании опорных колец или корректной геометрии канавки.
- Баланс эластичности и жёсткости — кольцо сохраняет герметичность при вибрациях и циклических нагрузках.
- Совместимость с типовыми монтажными инструментами — упрощённый монтаж без повреждений.
- Очищать посадочные канавки от заусенцев, пыли и остатков старых уплотнений.
- Использовать монтажные оправки и конусы, чтобы исключить перекручивание и надрыв кольца.
- Соблюдать рекомендуемые размеры канавок и зазоры по ГОСТ и справочным таблицам — для сечения 3,6 мм они строго нормированы.
- Применять совместимую смазку, не разрушающую материал кольца (особенно важно для динамических соединений).
- Контролировать степень обжатия — избыточное обжатие ускоряет старение и остаточную деформацию, недостаточное — приводит к утечкам.
Данные приведены в справочных целях. Для проектных и ответственных применений используйте полный текст ГОСТ 9833‑73 или воспользуйтесь консультацией наших специалистов.
